Boîtier à résistances

Un stock de résistances en vrac, douze tiroirs imprimés en 3D et des étiquettes gravées au laser. La fin de l'aiguille dans la botte de foin.

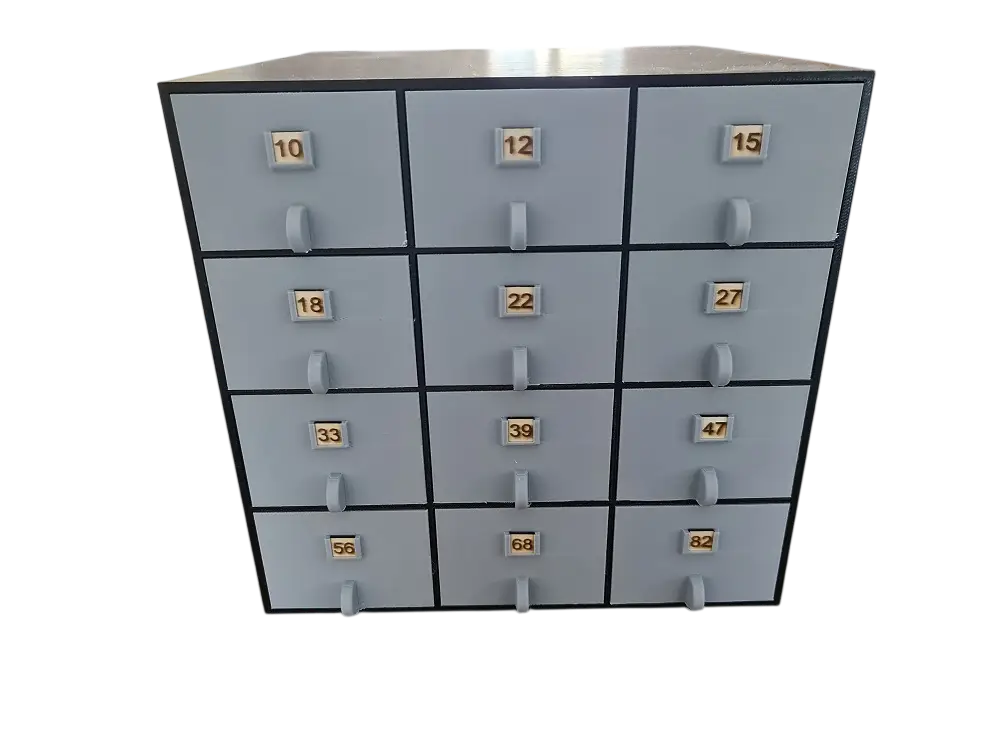

Le boîtier fini, de face : douze tiroirs gris sur quatre rangées, chacun avec son étiquette gravée, de 10 à 82.
Le boîtier fini.

Le problème

Mon stock de résistances vivait en vrac. Chaque fois qu'il m'en fallait une, c'était l'aiguille dans la botte de foin : tout étaler, lire les valeurs une par une, et remettre le tas en place. Alors j'ai fait ce boîtier.

Un tas de résistances emmêlées sur un établi, entouré d'un fer à souder, de bobines de fil et d'un multimètre.
Le point de départ.

Le boîtier

Le boîtier compte douze logements, un par valeur de la série E12. Pour travailler en E24, il suffit d'en imprimer un second.

Les trous au fond de chaque logement ne sont pas décoratifs : ils gèrent l'appel d'air à l'ouverture et à la fermeture. Sans eux, le tiroir comprimerait l'air en entrant et ferait ventouse en sortant.

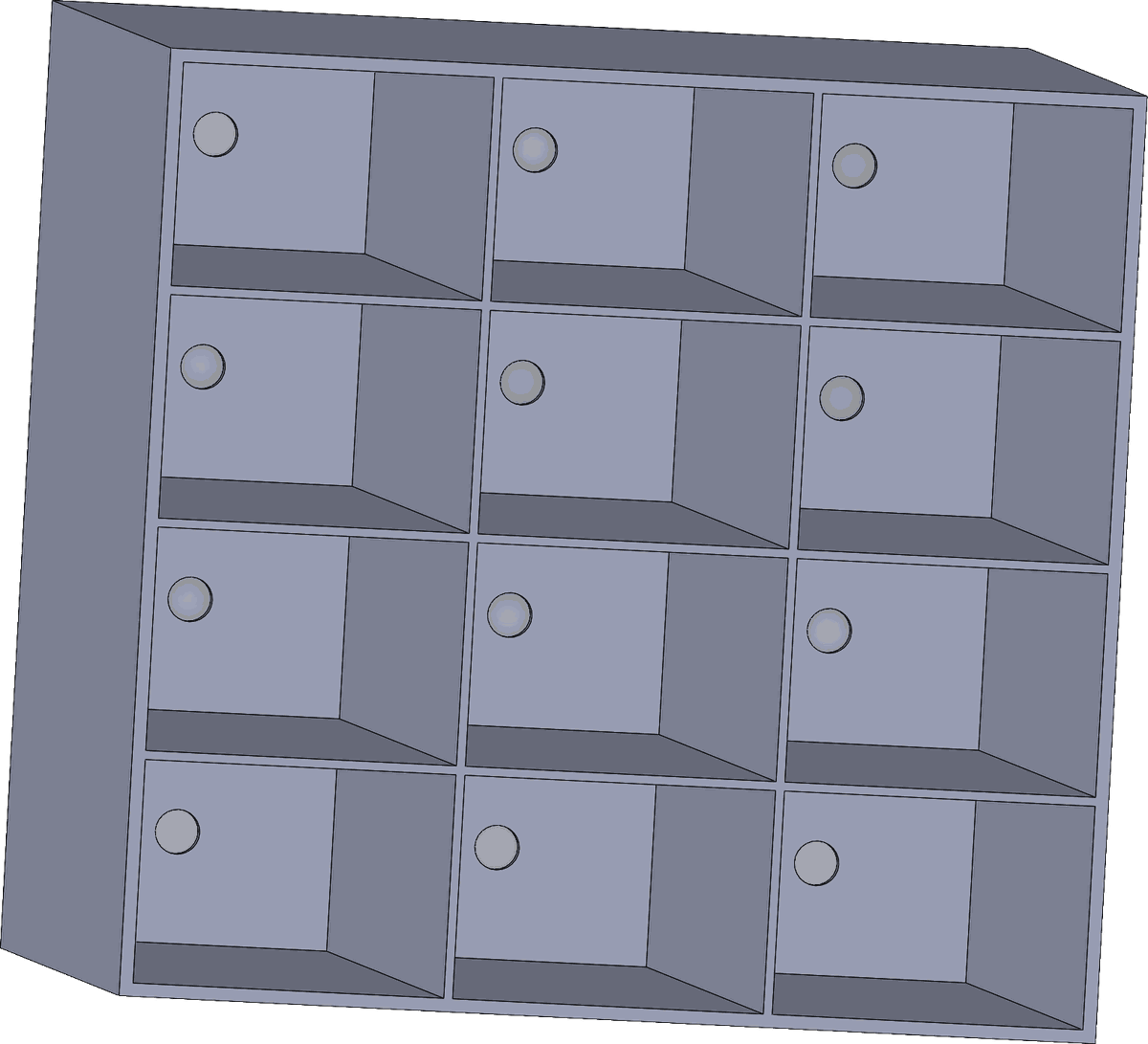

Rendu 3D du boîtier : douze logements ouverts, répartis sur quatre rangées de trois.
Le boîtier après modélisation.

Les tiroirs

Le rangement se fait sur deux axes. Le tiroir porte la valeur de base de la série, et chacun de ses compartiments une décade : la même valeur en ohms, en dizaines, en centaines, et ainsi de suite. Pour retrouver une résistance, il n'y a donc pas trop de questions à se poser.

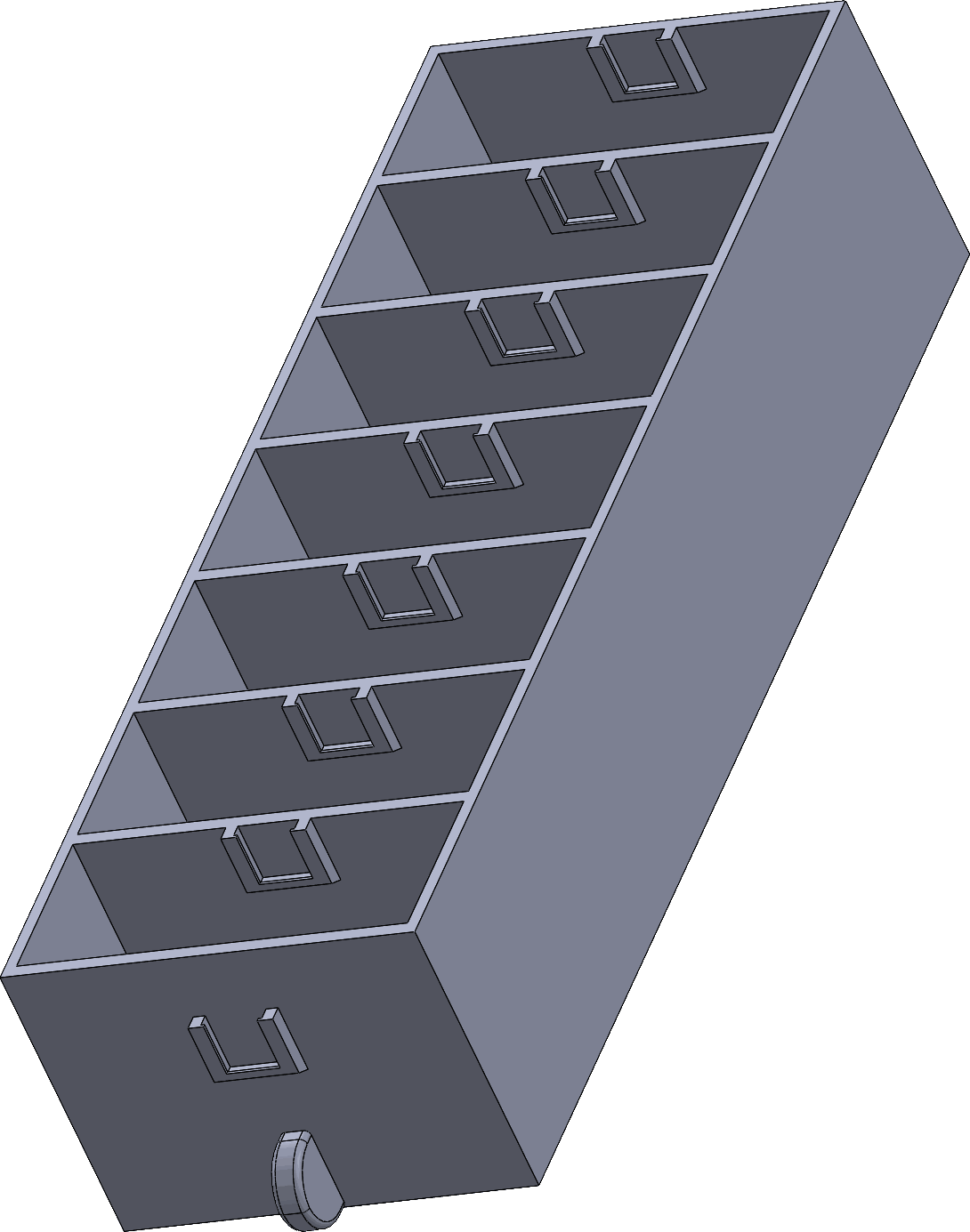

Rendu 3D d'un tiroir vu de dessus : une rangée de compartiments, chacun avec un logement carré pour son étiquette, et un bouton de préhension à l'avant.
Un tiroir, avec ses logements d'étiquette.

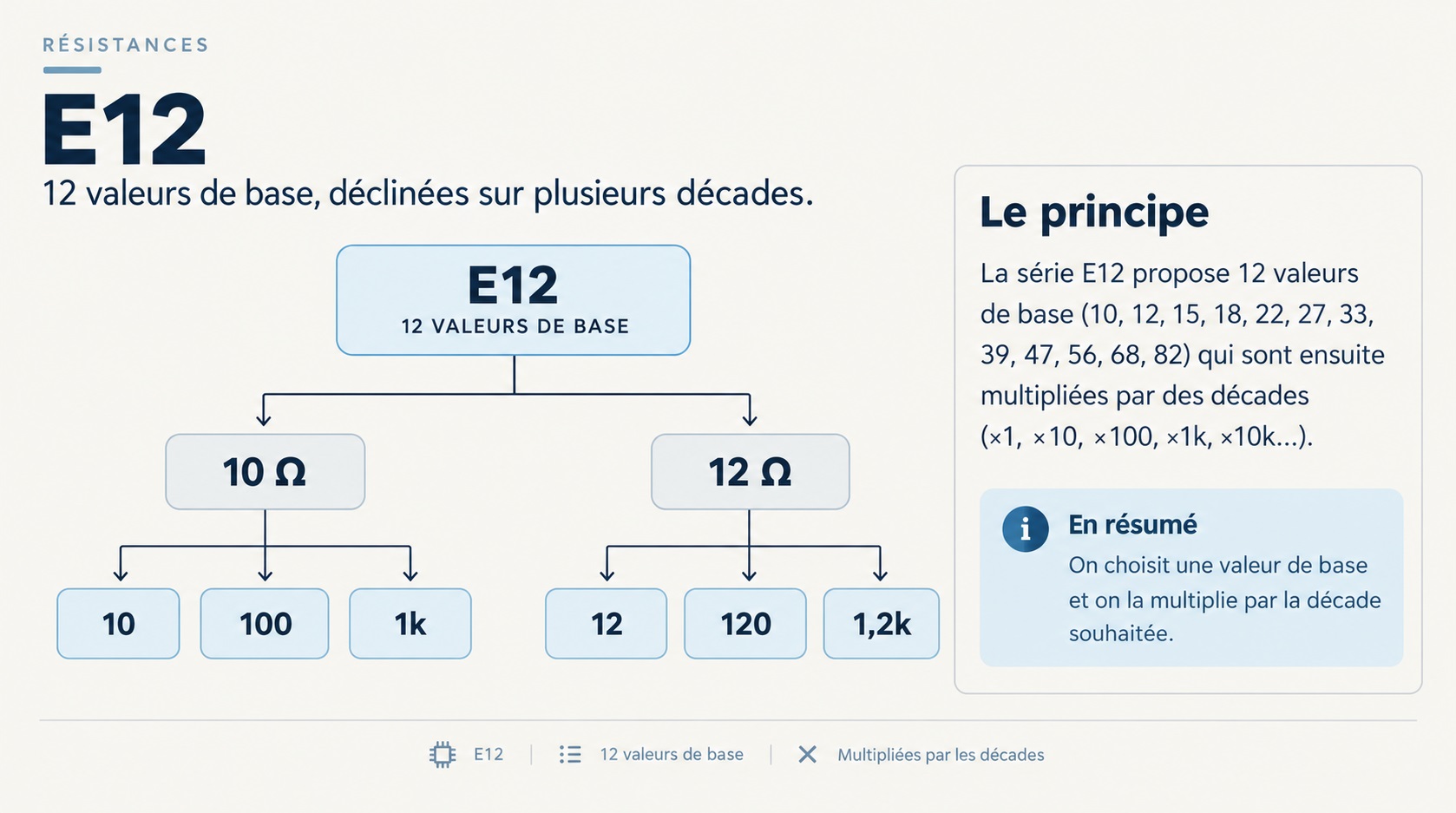

Schéma de la série E12 : douze valeurs de base (10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82), chacune multipliée par des décades. Par exemple, 10 Ω donne 10, 100 et 1k ; 12 Ω donne 12, 120 et 1,2k.
La série E12 : une valeur de base, multipliée par la décade.

L'assemblage

L'assemblage, simulé avant de lancer la moindre impression.

Simulation de l'assemblage.

L'impression

Passons à l'impression des éléments, puis à la gravure des étiquettes : de petites pancartes de 10 mm × 10 mm, gravées au laser dans une planche de contreplaqué de 2 mm.

Impression du boîtier E12, puis gravure des étiquettes.

Le résultat

Résultat final. Plus besoin de fouiller, ça va me faciliter la vie !

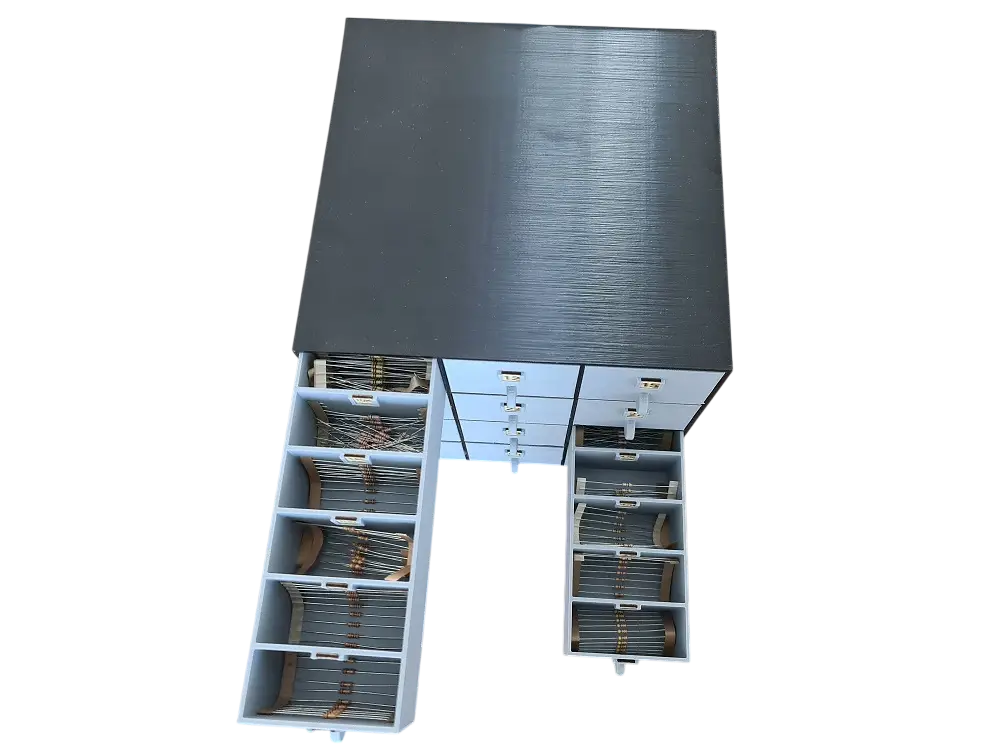

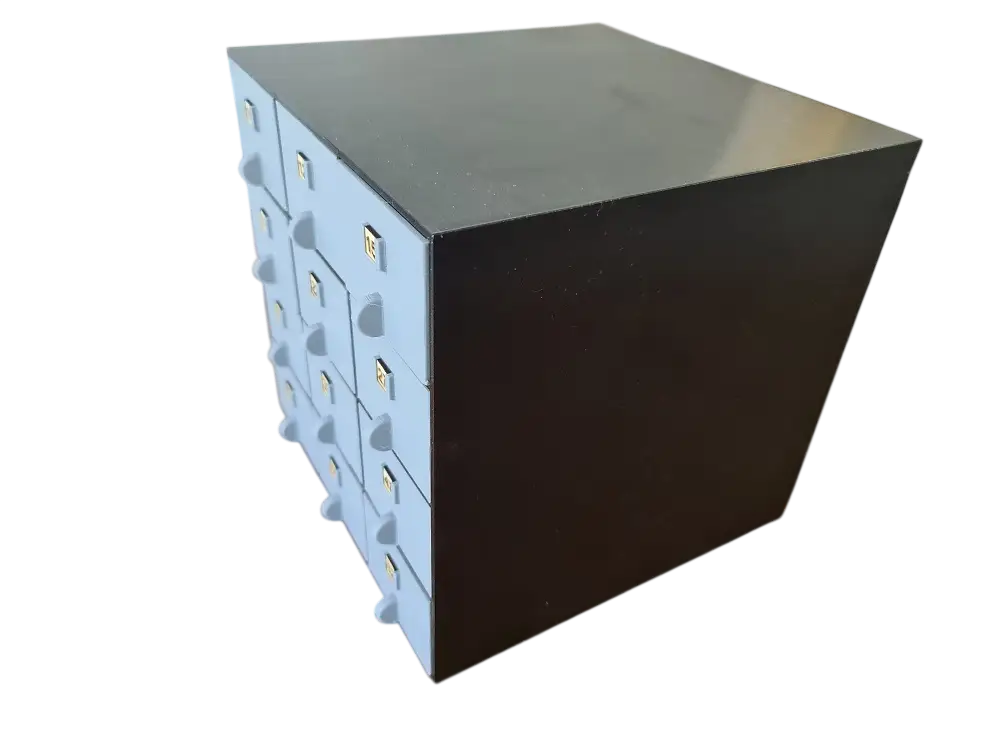

Le boîtier vu de dessus, deux tiroirs sortis : leurs compartiments sont remplis de bandes de résistances. Le boîtier fermé, vu de trois quarts : le dessus et le flanc noirs, les façades de tiroirs grises sur le côté. Le boîtier de face : douze tiroirs gris sur quatre rangées, chacun avec son étiquette gravée, de 10 à 82.
